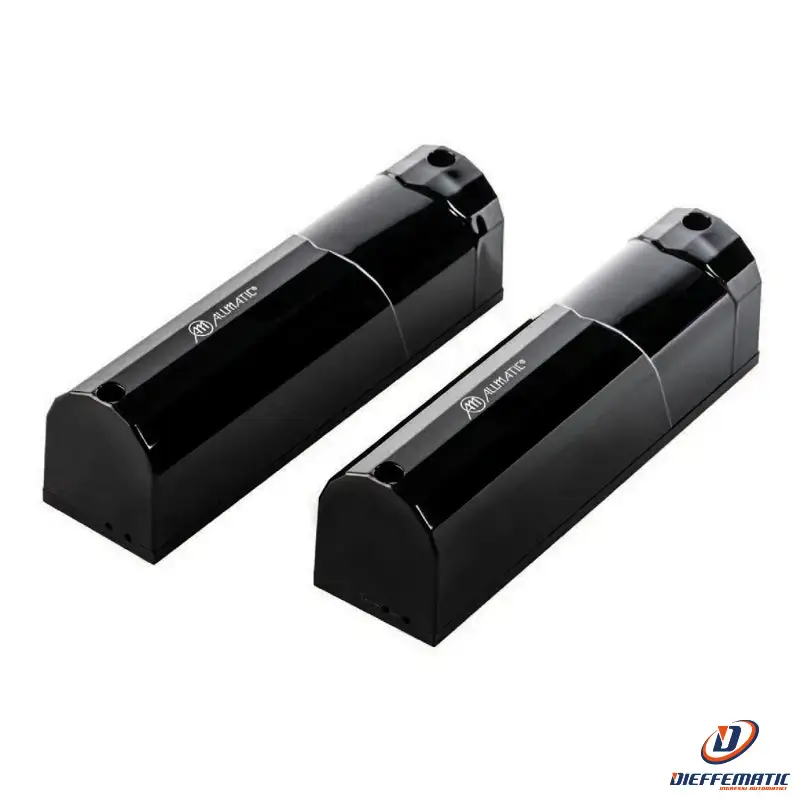

Fotocellula Orientabile All'infrarosso Modulato Allmatic Iris Led 12005904 Nuovo
Fotocellula orientabile all'infrarosso modulato composta da trasmettitore e ricevitore (alimentati da sorgente 12-24 Vac / Vdc)
Mod. IRIS LED
SKU: 12005904
DESCRIZIONE GENERALE SERIE IRIS:
Le fotocellule orientabili IRIS permettono di rilevare ostacoli presenti sull'asse ottico tra trasmettitore (TX) e ricevitore (RX) con portata fino a 30 m.
All'avanguardia: La fotocellula è alloggiata su un supporto rotante dotato di lente ad alte prestazioni progettata per ottimizzare l'efficienza del raggio in qualunque direzione. Il supporto rotante viene bloccato nella posizione desiderata grazie ad un resistente blocco rotazione con serraggio a vite (all'occorrenza rimovibile con un cacciavite). L'avvenuto allineamento è sengalato da un led a bordo del ricevitore.
L'ottica ad alte prestazioni tipo Fresnel è facilmente regolabile su snodi frizionati e autobloccanti sia orizzontalmente, potendo compiere una rotazione di 180° (± 90°), che verticalmente con una rotazione possibile di ± 10°. L'ottica è completamente indipendente dalla scheda elettronica, questo facilita notevolmente l'orientamento a cablaggi eseguiti.
Apparecchiature a doppio relé con scambi in serie, il contatto NC e la funzione fototest la rendono conforme alle norme della categoria 3 della UNI EN ISO 13849-1 (aggiornamento della EN 954-1). Possibilità di collegare un massimo di 8 coppie di fotocellule sincronizzando la trasmissione (sistema multiplexato) senza interferenza. La selezione viene fatta mediante dip-switch a 4 vie posti sia su trasmettitore che su ricevitore.
Trasmissione IR con protocollo digitale avanzato che garantisce la massima efficienza, immunità ai disturbi e riduzione dei consumi. Alimentazione rinforzata per tollerare tensioni fino a 35Vdc o 30Vac.
Possibilità di collegare un massimo di 8 coppie di fotocellule sincronizzando la trasmissione, sistema multiplexato. Scheda LED integrata su entrambi gli elementi per l'illuminamento dell'area circostante.
CARATTERISTICHE TECNICHE:
Tensione di alimentazione Vac: 10…30
Tensione di alimentazione Vdc: 10…35
Alimentazione (TX wireless): -
Portata nominale m: 30
Angolo di orientamento orizzontale °: -90°…+90°
Angolo di orientamento verticale °: -10°…+10°
Assorbimento Rx: 44 mA (12Vac) | 27 mA (24Vac) | 21 mA (12Vdc) | 11 mA (24Vdc)
Assorbimento Tx: 13 mA (12Vac) | 10 mA (24Vac) | 6 mA (12Vdc) | 3,5 mA (24Vdc)
Contatto relè A: 1A 24Vdc
Tempo di rilevamento ostacolo ms: 102,5
Funzionamento sincronizzato: si (max 8 coppie)
Modulazione di frequenza: 100 kHz
Temperatura di funzionamento °C: -10…+55
Classe di protezione IP: IP54
Accessori opzionali: Alimentatore scheda led
Circuito led integrato: si (6 led da 4500mcd)
Garanzia 24 mesi
